オーディオとビデオのシステムを作っている人なら誰でも、それがいかに難しいかを知っています。 どこでもHDMIケーブルを走らせる、特に信号の発信点をテレビの近くに配置できない場合（これは、たとえば、テレビまたはデコーダーが完全に異なる場所に配置されているバーやパブにあるSkyデコーダーの場合です）部屋）。

HDMI ケーブルは、特定の距離を超えて信号を効果的に伝送できません。この値を超えると、HDMI ケーブルの品質を利用できなくなります。 長さを伸ばす裏技 オーディオおよびビデオ信号を犠牲にすることなく。

次のガイドで紹介します HDMIケーブルの最大長は? そして、できるようにするための専門家のトリックは何ですか HDMI信号を制限を超えて拡張または拡張する、Skyデコーダー、コンソール、または固定PCの信号を家のどこにでも運ぶことができるようにします（おそらく電気ソケットのコンジットを使用して）。

こちらもお読みください -> HDMI または DisplayPort を使用する必要がありますか?

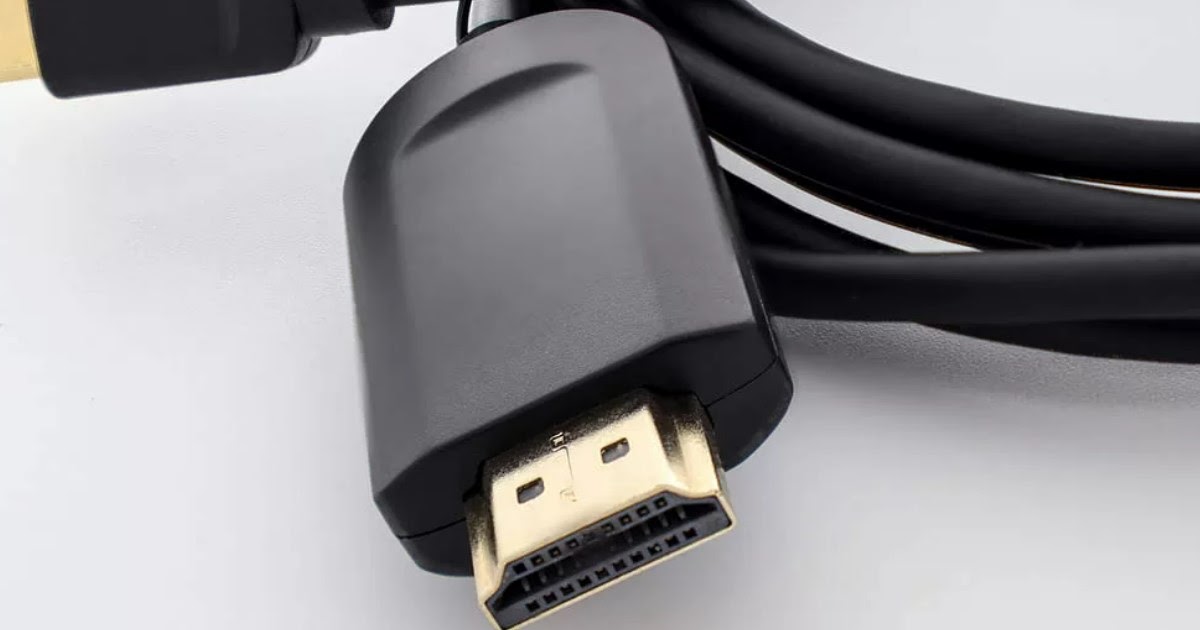

HDMIケーブルの最大長は?

HDMI ケーブルの最大長は指定されていませんが、実際には信号の減衰 (ケーブルの構造の品質と使用される材料に依存します) により、利用可能な長さは 10 メートル未満に制限されます。 4K 以上の解像度をサポートするケーブルは、信号損失なしで実質的に 5 メートルを超えることはできません。

主な問題は、 HDCP エンコーディング、暗号化されたコンテンツを表示できなくなるまで、長距離で弱体化するリスクがあります (画面が継続的に点滅する傾向があります)。

救済するために、さまざまな市販品があります HDMI エクステンダーのモデルを使用して HDMI ケーブルの到達範囲を広げるように設計されています。 2 つのエクステンダー アクティブな HDMI ケーブルやその他の技術を介して接続: それらと はるかに長い距離 (30 ～ 300 メートル) をカバーできます。

アクティブ HDMI エクステンダ

過度な主張をせずに HDMI 信号を拡張するには、 アクティブな HDMI ケーブルを備えた HDMI エクステンダー、2 本の HDMI ケーブルのみを使用して延長ケーブルを作成します。

デバイスは開始信号を増幅し、信号を失うことなくより長い距離 (最大 40 メートル) をカバーできます。 使用するには、信号ソースの HDMI ケーブルをポートに接続するだけです。 入力 エクステンダーを接続し、ポートから別の HDMI ケーブルを接続します 出力 エクステンダーをテレビに接続します。 このデバイスは 5Vポートから給電、したがって、信号を延長できるように近くのコンセントが必要になります。

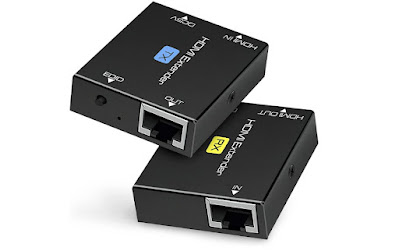

HDMI イーサネット エクステンダ

優れた HDMI 信号カバレッジが必要な場合、単純なアクティブ エクステンダーに頼ることはできませんが、それらに集中する必要があります。 イーサネット ケーブル経由で接続された HDMI エクステンダ.

これらのエクステンダーは、シンプルな方法で接続されています 高速イーサネット ケーブル （壁または準備されたダクトを介してルーティングされます）、HDMI信号を最大60メートルまで延長できます.

このエクステンダーの使用は非常に簡単です。エクステンダーのソースの HDMI ケーブルをポートに接続します。 HDMI入力、5Vの電線をそれに接続し、イーサネットケーブルをポートに差し込みます の と アウト 両方のデバイスの、最後にテレビのHDMIケーブルをポートに接続します HDMI出力 2 番目のエクステンダーの。

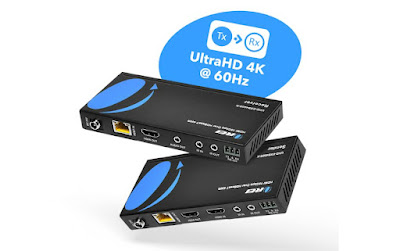

HDBaseT HDMI エクステンダー

HDMI 信号を拡張し、HDMI に関連するすべてのテクノロジー (CEC、ARC、HDCP、および 60Hz での 4K) が拡張されているという認証を取得するには、次のようなプロのデバイスを使用する必要があります。 HDBaseT HDMI エクステンダー信号延長用に Cat.6 以上のカテゴリのイーサネット ケーブルを使用します。

これらのエクステンダーを使用すると、 最高品質の HDMI 信号、HDMI信号を分割し（2台のテレビを近くに、もう1台を遠くに接続するため）、リモコンの赤外線コマンドを送信します（テレビまたはデコーダー用）。すべて最大約120メートルの距離です。

このシステムの接続は、前の章で見たものと非常に似ていますが、リモコンのリモート管理と両方のエクステンダーの電気ソケットへの接続のために 2 つの IR トランシーバーが追加されています。

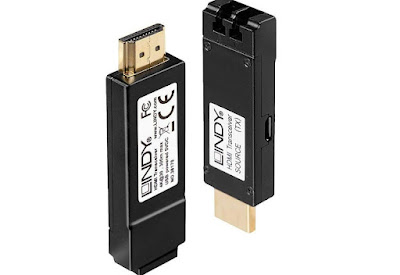

光ファイバー HDMI エクステンダー

HDMI信号を最大限に拡張するために使用できる最新のテクノロジーは、 光ファイバー HDMI エクステンダー、非常に高価ですが、干渉や妨害なしに最大300メートル離れた場所をカバーできることを考えると、比類のない品質です.

デバイスの使用は比較的簡単です。TX (送信機) というラベルの付いたエクステンダを HDMI 信号ソースに接続し、5V 電源ケーブルを接続して、 光ファイバー ケーブル LC/UPC から LC/UPC マルチモード デュプレックス 2 つのエクステンダーの接続用。 2 つ目のエクステンダーをテレビに接続するだけで、離れた場所にある場合でも HDMI ソースを表示できます。

結論

自宅ではほとんど必要ありませんが HDMI信号を延長する、この記事を覚えておく必要があります バー、パブ、または賭博場を開く予定がある場合 ほとんどの場合、信号を 10 メートル以上の距離に延長する必要があるためです。

アクティブ HDMI ケーブルまたはシンプルなイーサネット ケーブルに基づく HDMI エクステンダーを使用すると、中距離 (30 ～ 40 メートル) をカバーできます。 より長い距離を探している場合は、HDBaseT と光ファイバー ケーブル (100 メートルを超える距離をカバーするため) に基づく、より高価なソリューションに注目する必要があります。

まだHDMIケーブルについては、ガイドを読むことができます 正しいHDMIケーブルの選び方 来て HDMI 2.1 ARC の概要と最適な使用方法.
