コンピュータのマザーボードがどのように作られているか、どのコンポーネントで作られているか、どの部品が最も重要で、どの部品が認識可能か

ここに戻って、ラップトップまたはデスクトップの基本的かつサポートするコンポーネントについて話しましょう。これは、実際には PC のバックボーンとその最大の部分を表すマザーボードであり、他のすべての部品を接続および接続するものです。
マザーボードとも呼ばれる マザーボード また モボ、すべてのコンポーネントが同じ言語を話し、神経系やコンピューターの循環系のように機能します。
PC のマザーボードの種類を特定する方法を見てきましたが、質問をさらに深めて、具体的に見てみましょう。 マザーボードがどのように作られ、何から作られているか、コンピュータを開くときに、部品の交換や追加の場合、またはほこりを掃除する場合に手をどこに置くべきかを簡単に理解できるようにします。

コンピュータの内部にはどのようなコンポーネントがありますか?

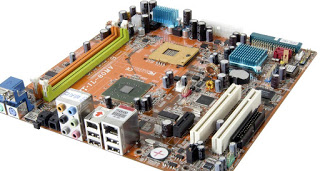

パソコンのケースを開けても、ノートパソコンの本体を外しても、パソコンは実は、 大きなチップボードとワイヤー その上には、プロセッサ、ファン、RAM、電源、USB ソケットなどの多くのものがあります。 それがマザーボードです.

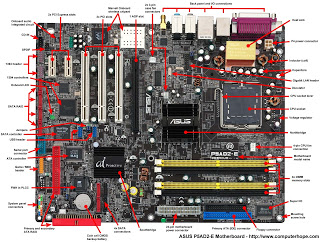

左のこの図をクリックすると、MoBo の各要素の詳細が表示されます。

スロットとコネクタ それらはマザーボードの最も重要な部分です。
スロットまたはソケットは、RAM、グラフィックス カード、ネットワーク カード、USB ポート付きカードなどのコンポーネントが収容されるスペースです。
デスクトップ コンピュータでは、これらのスロットのほとんどは、 PCIエクスプレス、それらは下部の背面にあり、ポートはコンピューターの開口部につながっています。 USB ポート、HDMI、VGA または DVI ポート (ビデオ カードから来る)、イーサネット ネットワーク ポート、オーディオ入力、古いキーボードとマウスの PS2 ポート。

羊 1つまたは複数の回路ブロックで構成され、中央の位置にあり、細長い形状であるため認識しやすく、レバーで取り外し可能で、連結して挿入できます。
RAM スロットは DDR と呼ばれ、DDR4 までいくつかの世代があります。
中央の CPU は見えません。これは、ほとんどの場合、CPU の上に大きなファンがあり、それを覆っているためです。
コネクタにはさまざまな種類があります。小さいものは ファンコネクタ、書き込みによって認識可能 ファン (CPU、シャーシ、または電源) (コンピュータファンの管理方法も参照)
SATA またはシリアル ATA ケーブル 私がつながっている人たちです ディスク、ハード ドライブ、SSD ドライブ、さらには DVD プレーヤーまで。
SATA ケーブルはマザーボードに接続され、ドライブの電源ケーブルは電源に接続され、電源はマザーボード自体に接続されます。
SATA コネクタもコンピュータの世代によって異なり、SATA 1、SATA 2、および SATA 3 が最新かつ最速のデータ転送です。

マザーボードの最大の特徴はソケット（ケース） CPU用、モデルとメーカーによって異なる場合があり、プロセッサのタイプによって互換性がある場合と互換性がない場合があります。
Intel プロセッサは AMD プロセッサとは形状が異なるため、別のマザーボードが必要です。
多くの種類の CPU ソケットがあり、最もよく知られているのは次のとおりです。 AM3 それは AM4 AMD プロセッサおよびソケット用 LGA Intel プロセッサ用。

マザーボードには、他のコンポーネントによる CPU との間の通信を処理する一連の回路である独自のチップセットもあります。
通信は伝統的に、ノースブリッジとサウスブリッジと呼ばれる 2 つの回線を経由します。
回路 ノースブリッジ CPU、RAM、および PCI スロット間の通信を管理し、銅褐色で認識できます (CPU に統合されている場合は存在しない場合があります)。
より隠れたサウスブリッジは、他のすべて、特に USB およびイーサネット ポートとの通信を処理します。

マザーボードで非常に認識しやすい部分は、放電したバッテリーと呼ばれる部分です。 CMOS、ネットワークから切断されていても PC に電力を供給し、メモリに時間を保持します。
このバッテリーは、コンピューターの電源を切ったときに時間が凍結したままになっていることに気付いた場合に交換できます。
また、コンピュータのブート ファームウェアを含む BIOS チップも認識できます。
また読む：コンピューターの電源を入れると何が起こるのか、なぜクラッシュするのか

マザーボードがコンピュータの速度に直接影響することはありません。、搭載できるCPUの種類と、追加できるメモリカードの種類と枚数が決まります。
デスクトップ PC の場合、CPU、ディスク、ビデオ カードの変更など、将来のアップグレードや追加を念頭に置いてマザーボードを選択することも重要です。

マザーボードは次のように分類できます。 形と大きさ.
マザーボードの最も一般的なタイプは、最大から最小までのセットです。 ATX、 マイクロATX、 フレックスATX、 DTX それは ミニITX.
ATX カードは、スペースと多数のファンを必要とする大型ゲーム デスクトップに適しています。小型の Mini-ITX カードは、テレビの下に配置できるコンパクトなホーム シアター システムに最適です。

マザーボードの仕組み

ラップトップ用 マザーボードの形状とサイズはメーカーによって異なり、部品間の通信を最適化し、消費電力と重量を低く抑えるために特定のモデル用に特別に設計されているため、別の議論を行う必要があります。
将来のハードウェアのアップグレードやマザーボードの追加を念頭に置いてラップトップを購入することはほとんどありません。
重要なことは、ラップトップでは、下部のドアを開いて RAM メモリを簡単に交換または追加でき、ハード ドライブまたは DVD プレーヤーを交換できることです。
今日では、DVD プレーヤーを SSD に置き換えるためにそれらを使用しています。これは、ラップトップのマザーボードがどのように設計されているかにもよりますが、多かれ少なかれ単純です。
