古いものを新しいものと交換して、コンピュータのマザーボードを変更するためのガイド

お使いの PC は老朽化の兆候を示し始めており、すぐにリリースされた重いプログラムやゲームをすぐに実行できなくなりましたか? この場合、内部コンポーネントを新しい最先端のコンポーネントに置き換えて、必要な電力を提供できるように更新する必要があります。
しかし、CPU やビデオ カードを交換するだけでアップグレードできると考えるのであれば、それは間違いです。デスクトップ コンピューターの技術的な「心臓部」は、間違いなくマザーボードであり、最新のコンポーネントを接続するために必要な接続とスロットを提供します。 PCを更新したい場合は、まず理解する必要があります マザーボードを変更する方法、それから他のコンポーネント (CPU、ビデオ カードなど) に注目してください。 このガイドでは、 最新のマザーボードの選び方 最新世代のプロセッサをサポートし、新しい接続ポート (新しい USB 3.1、M.2、または USB Type-C スロットなど) を提供できます。

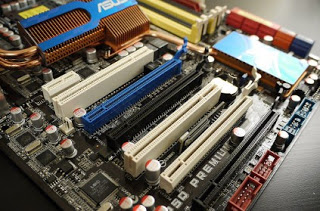

マザーボードの仕組み

マザーボードの交換方法

このガイドに記載されているすべての章に注意深く従います。小さな間違いがマザーボードを使用不能または損傷させる原因となるからです。 使用しているマザーボードがわからない場合は、次のガイドで入手​​できる情報に頼ることができます。 PCのマザーボードを見つける方法.

マザーボードの機能

優れた最新のマザーボードには、考慮すべき次の特性が必要です。

• DDR4 RAM のサポート
• M.2 大容量ストレージ (NGFF M.2 とも呼ばれます) のサポート
• PCI-Express x16 スロット (最小バージョン 3.0)
• PCI-Express x1 スロット
• USB 3.1 ポート
• USB Type-C ポート
• ギガビット イーサネット ポート

多くの場合、すべてのマザーボードが少なくとも 4 つの SATA コネクタと少なくとも 6 つの標準 USB ポート (そのうちの 2 つは少なくとも 3.0) を提供するため、残りの機能を無視することもできます。
間違いを避けるために ソケットとチップセットに注意する必要があります、これにより、マウントできるプロセッサのブランドと、それが提供するパフォーマンスがわかります。 技術的な詳細にはあまり触れずに、使用するプロセッサに基づいて正しいマザーボードを選択できるようにするために必要な情報を以下にまとめました。

• Intel 第 8 世代 (8xxx) および第 9 世代 (9xxx) プロセッサ: LGA 1151 ソケットと、B360、Z370、Z390 (最高性能) から選択したチップセット。
• 第 3 世代 AMD Ryzen プロセッサー (3xxx): ソケット AM4 と、X470 と X570 (最高性能) の間で選択したチップセット。

ニーズに合った適切なソケットと適切なチップセットの組み合わせ、接続するすべてのコンポーネントを最大限に活用できる最新のマザーボードがあります。 AMD と Intel CPU の違いの詳細については、次のガイドをお読みください。 Intel および AMD プロセッサと Intel Core i7 および i5 CPU の違い.

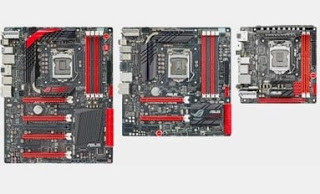

過小評価してはならないもう 1 つの機能は、 マザーボードのフォームファクタ: すでに持っているケースに問題なく入る新しいマザーボードを手に入れましょう。 最も一般的なフォーム ファクターは次のとおりです。

• ATX（大）
• microATX (少し小さい)
• mini-ITX（ミニPCに最適）

ケースが十分に大きい場合は、すべての ATX タイプのマザーボードをサポートする必要がありますが、ケースが少し小さい場合 (ミッドタワー) は、microATX のみをサポートする場合があります。

ノート: ATX をサポートするケースがあれば、問題なく microATX を接続することもできます。これは、通常、このフォーム ファクタを持つマザーボードのネジを保持するためのガイド スロットを利用できるためです。 ガイドの残りの部分では、通常より多くのポートとスロットを提供する ATX マザーボードのみをお勧めします。

最高のマザーボード

マザーボードについて考慮すべき機能を見た後、見てみましょう 最新のデスクトップ PC を作成するには、どのモデルを使用できますか?、すべての最新テクノロジーをサポートできます。

1. Intel 向けの最高の汎用マザーボード: ASUS PRIME Z390-A Intel ATX LGA 1151 (€142)
2. Intel 向けの最高の先進マザーボード: ギガバイト Z390 AORUS PRO WIFI (€199)
3. AMD に最適な汎用マザーボード: MSI X570-A PRO ($156)
4. AMD 向けの最高の先進マザーボード: ASUS Prime X570-PRO ($250)

詳細については、次のガイドをご覧ください。 パソコンのマザーボードとCPUの選び方.

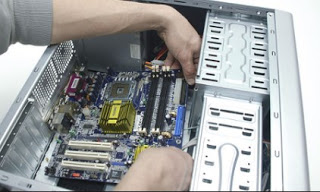

マザーボードの分解と再組み立ての方法

デスクトップコンピュータをアップグレードするためにどのマザーボードを持っていくべきかがわかったので、マザーボードを分解する方法と、同じケースを維持したまま新しいマザーボードを取り付ける方法を一緒に見てみましょう.

PCに接続されているプラ​​グとあらゆるタイプのケーブルを取り外します (電源コード、USB ケーブル、ビデオ ケーブル、オーディオ ケーブルなど) ケースを高くて安定した面 (テーブルでも問題ありません) に置きます。 ここから、サイド パネルの 1 つから固定ネジを外してケースの内部にアクセスし (数回の簡単な手でネジを緩めることができます)、すべての内部コンポーネントを備えたマザーボードが見えるようにします。
この段階では、秩序と正確さを保つ必要があります。: マザーボードに接続されているすべてのケーブルを取り外し、ヒートシンクとプロセッサを取り外し、RAM バンクを取り外し、最後にビデオ カードとその他の内蔵/大容量メモリ カード (ある場合) を取り外します。 「裸の」プレートを見つけるとすぐに、非常に小さなドライバーを使用して、ベースプレートのすべてのコーナー、場合によっては側面の端にある固定ネジを取り外します。 ネジを外すと、マザーボードは問題なく外れます。

最後に、リア ソケットからメタル マスクを取り外し、新しいマザーボード (ポートとコネクタのタイプが異なることは間違いありません) に使用可能なものを配置しました。
次に、逆に進む必要があります。: 新しいマザーボードをケースに入れ、固定ネジが一致していることを確認してねじ込み、新しいコンポーネント (新しい CPU、新しいヒートシンク、新しい RAM、新しい M.2 モジュール、新しいカード) の接続を開始します。等）。 すべてのコンポーネントが配置されるとすぐに、必要な内部ケーブル (電源ケーブル、フロント ボタン ケーブル、ファン ケーブル、SATA ケーブルなど) を接続し、システムを接続しないように注意して、最初の電源投入テストを行います (テスト中に Windows に損傷を与えないようにするため)。

テストのために、すぐに電源ケーブルを接続し (ケースを開いたまま)、電源の背面ボタンをオンにしてスタート ボタンを押すと、新しいマザーボードが「動き出す」ようになります。 カードが突然シャットダウンせずに少なくとも 10 分間安定していれば、テストは成功です。電源ケーブルを再度取り外し、2 分間待ってから、システム ディスクを接続し、ケースのサイド パネルを閉じます。 必要なすべての外部ケーブル (ビデオ ケーブル、USB ケーブルなど) を再接続し、PC の電源を再び通常どおりオンにします。
最初の起動時に、Windows はマザーボードの変更をすぐに認識します。 必要な新しいドライバーがインストールされます。問題が発生した場合は、いつでもガイドを読むことができます。 適切なドライバーを見つける.

結論

要するに、古いマザーボードを交換することはそれほど難しくありません。 いくつかの詳細に注意を払い、互換性のある新しいコンポーネントを購入する必要があります(新しいプロセッサ、新しいタイプの RAM など)。 内部ケーブルの接続に問題がある場合や、手作業のスキルが十分でない場合は、経験豊富な友人や IT 技術者からいつでも助けを得ることができます。
マザーボードを変更する際に考慮すべき重要な点は、CPU、RAM、およびマザーボードが PC で連携して動作するかどうかを確認することです。各マザーボードは特定のタイプのプロセッサしかサポートしていないためです。

新しいコンピューターを構築して組み立てるには、次のガイドを参照してください。 組み立てる新しいコンピューターの部品の選び方 それは PCの組み立て方、パーツを組み立てて一からパソコンを作る方法.
