デスクトップ PC の電源ユニット (PSU) を変更するためのガイド。 それらが何であり、すべてのケーブル、コネクタ、プラグ、およびソケットを接続する方法

コンピュータの電源が入らない、または起動に時間がかかりすぎる、騒音が大きい場合、問題はコンピュータにある可能性があります。PC電源 （とも呼ばれている 電源 また 電源ユニット）、コンピュータのハードウェアと比較して、古くて効率が悪いか、能力が不足している可能性があります。
電源を変更する また、新しい電源装置は消費電力が少なくなるように最適化されているため、固定デスクトップ PC で消費される電力を節約する方法でもあります。

たとえば、私はほぼ 10 年間同じ PC を使用していましたが、最近、RAM、SSD、専用のビデオ カード、およびファンを追加し、初期構成 (実際にはマザーボードと CPU のみ) を大幅に変更しました。
これらの変更の結果、コンピュータの電源を入れるたびに、Windows がロードされるずっと前に、画面がオンになり、BIOS がロードされるまで、10 秒から 10 分の可変時間待たなければなりませんでした。
この電源投入の遅延の理由は、損傷したマザーボード、RAM メモリ カードの 1 つ、または動作しない電源 (500 W) である可能性があります。
次に、デスクトップ PC のケースを開けて余分なファンを取り外したところ、RAM の 2 つの古いバンクが、2 つのうちの 1 つが不良であることに気づきました。
破損した RAM を交換した後、ファンのプラグを抜いた場合にのみ PC が高速に起動することに気付き、90% で電源に問題があることがわかりました。

パソコンの電源を交換、しかし、いくつあるかを見ると、非常に複雑なことのように思えるかもしれません ケーブルとコネクタが接続されている、しかし、間違いを犯す可能性なしに、すべてがプラグを抜いて再接続するだけの問題であるため、恐れる必要はありません.

PCの電源が故障したり壊れそうになった場合の症状は？

まず、ガイドにあるように PC に適したワット数の電源を購入する、価格が非常に良いので、Amazonに行く価値は本当にあります。
販売されているさまざまなモデルのPSUの中で、価格とパフォーマンスの観点から最もバランスが取れているのは、 私掠船、ATX ハウス (大きなケース) 用に、さまざまな電力クラスで利用できます。
私の場合、3 台のドライブとハイエンドのビデオ カードがあるため、650W のものを選択しました。
通常の PC では、550 W (ベストセラー) でも十分ですが、安価な PC に電力を供給するために非常に静かな PC が必要な場合は、350 W を選択できます。

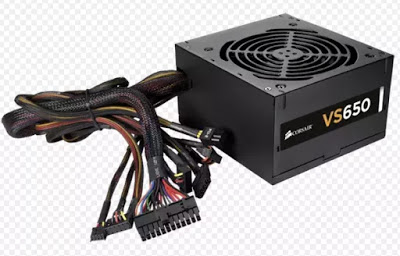

私も購入したコルセアのものは 非モジュラー電源つまり、すべての固定ケーブルが接続されています。
このタイプの電源は、大きな ATX タイプのケースで内部にスペースがある場合に適しています。
小さいケース、Micro ATX または Mini ATX を使用している場合は、 モジュラー電源、使用しないケーブルをなくすことができます。
そのため、モジュラー電源は、PC 内の占有スペースを削減し、より多くの空気の通り道を確保し、ほこりの蓄積を減らすことができます。

電源を変更するにはしたがって、最初に背面の外部ケースのネジ (スイッチとソケットがあるスペースのほぼ周囲) を緩めてから、それをマザーボードに接続しているすべてのコネクタを取り外す必要があります。
通常の最新の PC では、最初にメイン プラグ (最大のもの) を外す必要があります。これには、中央のレバーを押してから、カチッと音を立てずに強く引っ張って取り外す必要があります。そうしないと、マザーボードに損傷を与える可能性があります。
次に、ドライブからの接続、CD プレーヤーからの接続、CPU の近くのコネクタ、およびビデオ カードからの接続を外します。
すべてのケーブルをすばやく取り外したら、古い電源装置を取り外すことができます。

PC電源は、トランスとプラグ付きメインスイッチだけでなく、内蔵ファンと一連の ケーブルとプラグ 出てくる
前述のように、非モジュラー電源 (古典的なもの) には、使用可能なすべてのケーブルが含まれていますが、必ずしもすべてを使用する必要があるとは限りません。
続行する前に、それは価値があります 接続する必要のある PC 電源から出ているケーブルとコネクタを理解する:

– P1 (PC/ATXメインコネクタ) これは、マザーボードに給電する大きなプラグを備えたメイン ケーブルであり、追加可能な小さな 4 ピン プラグを備えた 24 ピンまたは 20 ピンにすることができます。
これは、20 ピンまたは 24 ピンのマザーボードのソケットに接続します。
マザーボードのプラグが20ピンで、電源のプラグが24ピンの場合、片側4ピンを残して接続するか、ATXアダプターを使用することができます。

– P4 (EPS コネクタ)
これはプロセッサに電力を供給するケーブルで、マザーボード上の CPU 近くのソケットに接続する必要があります。
追加の 4 ピンは、オーバークロックをサポートするマザーボードで使用され、より多くの電力を供給します。
ほとんどの電源装置には、4 ピンと 8 ピンの 2 本の電源ケーブルが付属しているため、適切なものを選択できます。
8 ピンのケーブルしかなく、マザーボードのソケットに 4 つのピンがある場合、4 つのピンを残して接続することができます。

– PCI-E コネクタ (6 ピンまたは 6 + 2 ピン)
マザーボードは、PCI-E インターフェイス スロットを介して最大 75W を供給できます。
このコネクタは、PC のグラフィックス カードに直接接続します。
より高価なグラフィックス カードには、6 + 2 ピンの PCI-E コネクタが必要です。

– Molex (4 ピン周辺コネクタ)
Molex コネクタは長い間使用されてきました。これらはプラスチック製で、4 つの穴があり、それぞれの内部に赤と黄色の 2 本のワイヤが入っています。
以前は、これらのケーブルはハード ドライブと CD-ROM ドライブを接続するために使用されていましたが、現在は使用されていません (ただし、電源にはケーブルが含まれています)。
これらは SATA ケーブルに置き換えられているため、MoleX から Sata へのアダプターが含まれています。
Mini Molex が存在する場合は、フロッピーにあるものです。

– SATA コネクタ
フラット SATA コネクタは、CD Rom とハード ドライブに接続するコネクタです。
複数のハード ドライブをサポートするには、電源装置に 4 つ以上の SATA アクセサリが必要です。
SATA 電源コネクタは L 字型になっているため、正しい方法でのみ差し込むことができます。

マザーボード上のさまざまなケーブルとソケットを特定したら、あとは新しい電源装置をケースに入れ、ネジで留めて固定するだけです。 正しい方法で接続する （さまざまなコネクタがどのように作られているかを知るために、間違って一方を他方の代わりに接続することはできません。）
重要なことは、決して強く押しすぎないこと、フィネスを使用すること、ジャークしないこと、正しいラインを確認することです。
非モジュラー電源を使用している場合は、未使用のケーブルを脇に置いて隠したり、束ねたり、ケーブル タイで曲げたりすることが重要です。
最後に、すべての電源を切り、PC の電源を入れ直します。問題なく起動します。
