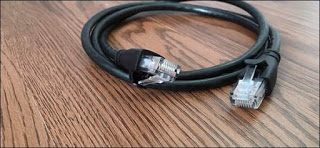

イーサネット ケーブルを切断して「圧着」して、LAN ケーブルを短くしたり、さまざまなサイズのケーブルを作成したりするためのガイド

これは 10 年前に書かれた可能性のあるガイドですが、学ぶのに遅すぎるということはないので、ここで見てみましょう。 イーサネット ケーブルを切断して、コンピューターまたはモデム/ルーターに接続するための LAN ケーブルを作成する方法.
今日のwifiネットワークがファッショナブルだとしても、ハッキングする方法を知っているか、それ以上 イーサネット ケーブルの「圧着」 これを行うためのツールがあると、長いケーブルをカスタムの長さに短縮したり、必要に応じて接続を作成するために、圧着なしで 10 メートルの長いケーブルを購入してお金を節約したりしたい場合に、依然として非常に役立ちます。
たとえば、イーサネット ケーブルの 100 メートル ロールとコネクタのバッグを約 50 ユーロの価格で購入できるため、非常に長いケーブルでも、必要な数のケーブルを準備できます。

Cat5 および Cat6 イーサネット ケーブル、どちらを使用するか

Amazon に行くと、RJ45 コネクタと圧着工具 (コネクタを固定するために使用する工具) を含む 100 メートル ロールが 43 ユーロの価格で購入できることがわかりました。
または、2 本以上のケーブルに切断できる 50m ケーブルを購入することもできます。
ただし、この場合、10 ユーロの圧着工具と 1 袋を購入する必要があります。 RJ45 コネクタ または、20 ユーロでイーサネット ケーブルを作成するためのツール キットがあり、これにはテスターも含まれています。
ハサミも使用できますが、ジャケットを剥がしてワイヤを分離するためのワイヤ カッターまたはワイヤ ストリッパーがあると便利です。

すべてのツールが利用可能になったら、イーサネット ケーブルを切断して圧着するには、次のように作業する必要があります。

1) イーサネット ケーブルの必要な長さを測定し、ケーブルを切断します。

2） コードを抜く、アウターシースを切断して、後でRJ45コネクタに挿入されるインナーケーブルを分離できるようにします。
理想的には、これはスレッドカッターで行う必要がありますが、十分に正確な場合は、通常のハサミを使用できます。小さなメネジに触れないように注意してください.

3) 内部ケーブルを分離する
イーサネット ケーブルのシースを外すと、4 組のツイスト ワイヤがあることがわかります。
これらのペアは、8 本のワイヤで構成されています。4 本は単色で、5 本は白色で色付きのストライプです。
ペアを分割して 8 本のストランドを作り、できるだけ平らに置きます。

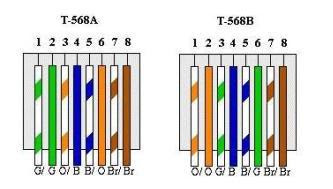

8 本のケーブルは標準的な順序で並べ替える必要があります T-568AまたはT-568Bにすることができます。
T-568A この順序に従ってください: 白緑、緑、白オレンジ、青、白青、オレンジ、白茶、茶。
T-568B この順序に従ってください: 白オレンジ、オレンジ、白緑、青、白青、白茶、茶。
2 つの規格の違いは、オレンジ色と緑色のワイヤ ペアが入れ替わることです。
この交換の結果は、 クロスワイヤー、ルーターを必要とせずに 2 台のコンピューターをネットワークで接続するために使用されます。
ケーブルの一方の端は T-568A オーダーを使用し、もう一方の端は 2 番目の T-568B スワップ ワイヤを使用します。
で 通常のイーサネット ケーブル ルーターまたはモデムに接続するために使用され、両端の配線シーケンスは同じです。この記事では、このタイプのケーブルを作成します。
次に、8 本のケーブルを表 T-568A (左側に表示) に従って順番に並べ替え、圧着の準備をします。
並べたら、重ならないようにできるだけくっつけ、指ではさみながらよく広げます。

4) 次に、これがおそらく最も難しい部分です。はさみを使用して、8 本の糸すべてを同じ長さに切る必要があります。

5) ケーブルを RJ45 コネクタに差し込みます、露出した部分がプラグの下部にあるスロットに収まるように、常に正しい順序に保ちます。
これを行うときは、ワイヤが抜けたり、間違った位置に配置されていないことを確認するために、気楽に注意してください。
間違えた場合は、それらを取り出して元に戻し、もう一度やり直してください。
8 本のケーブルすべてがコネクタの端に触れるまで、ケーブルを押し上げます。

6) 圧着
ワイヤが挿入されたら、圧着工具を手に取り、コネクタを挿入し、くるみ割り人形のようにしっかりと握りますが、無理をしないとプラスチックが壊れます。
完了したら、機器からケーブルを取り外し、コンピュータまたはルーターに接続して動作するかどうかを確認します。

最後に、イーサネット ケーブルが非常に長くなる可能性があることが事実である場合、制限は長さ 300 メートルです。

このプロセス全体を説明するために、YouTube で完璧なイタリア語の短いビデオを見つけました。
